Un caillebotis métallique posé au sol d’un entrepôt ou d’un atelier remplit une fonction structurelle précise : supporter le passage répété de charges mobiles tout en conservant une surface ajourée qui évacue liquides, poussières et débris. Dans les zones de circulation en entreprise, le dimensionnement de ce panneau détermine à la fois la sécurité des opérateurs et la longévité de l’installation.
Barres portantes et maille : les paramètres qui conditionnent la tenue en charge
La capacité d’un caillebotis à encaisser une charge lourde dépend d’abord de la section de ses barres portantes, ces plats verticaux qui constituent l’ossature du panneau. Plus la hauteur et l’épaisseur du plat augmentent, plus la rigidité en flexion croît.
A lire également : L’importance du pointage en entreprise
Le second paramètre est l’entraxe entre ces barres. Un entraxe resserré répartit la charge sur davantage de points d’appui et réduit la flèche sous un essieu ou une roue de chariot élévateur. Pour un passage d’engin de manutention, un entraxe de barre portante court couplé à un plat de forte section constitue la combinaison de base.
La maille (ouverture entre barres portantes et traverses) joue un rôle complémentaire. Une maille large favorise l’écoulement mais diminue la surface de contact avec la charge ponctuelle. Le choix du pas de maille résulte donc d’un compromis entre drainage, adhérence et résistance locale sous roue. Dans une zone de circulation industrielle, sélectionner un caillebotis charge lourde avec une maille adaptée au diamètre des roues en service évite les déformations prématurées.
A lire en complément : Pourquoi la signalisation en entreprise booste sécurité et performance
Caillebotis pressé ou électroforgé : quel procédé pour quelles sollicitations
Le procédé de fabrication modifie profondément le comportement mécanique du panneau. Un caillebotis pressé assemble barres portantes et traverses par pression mécanique. Le contact entre les deux éléments reste ponctuel. Cette technique convient aux passages piétons et aux charges modérées.
Un caillebotis électroforgé soude chaque intersection par résistance électrique. La liaison obtenue est monolithique : la traverse participe structurellement à la rigidité du panneau. Ce procédé augmente la charge admissible et la résistance aux vibrations répétées, deux contraintes fréquentes dans les allées de circulation où transitent des transpalettes ou des chariots à conducteur porté.
Le choix entre les deux procédés ne se réduit pas à la charge maximale. L’électroforgeage offre une meilleure tenue aux chocs dynamiques, ce qui compte lorsque des engins freinent ou accélèrent sur le panneau. Le pressage, moins coûteux, reste pertinent pour des zones à trafic piéton dense ou à charge statique modérée.
Acier galvanisé, inox ou PRV : choisir le matériau selon l’environnement

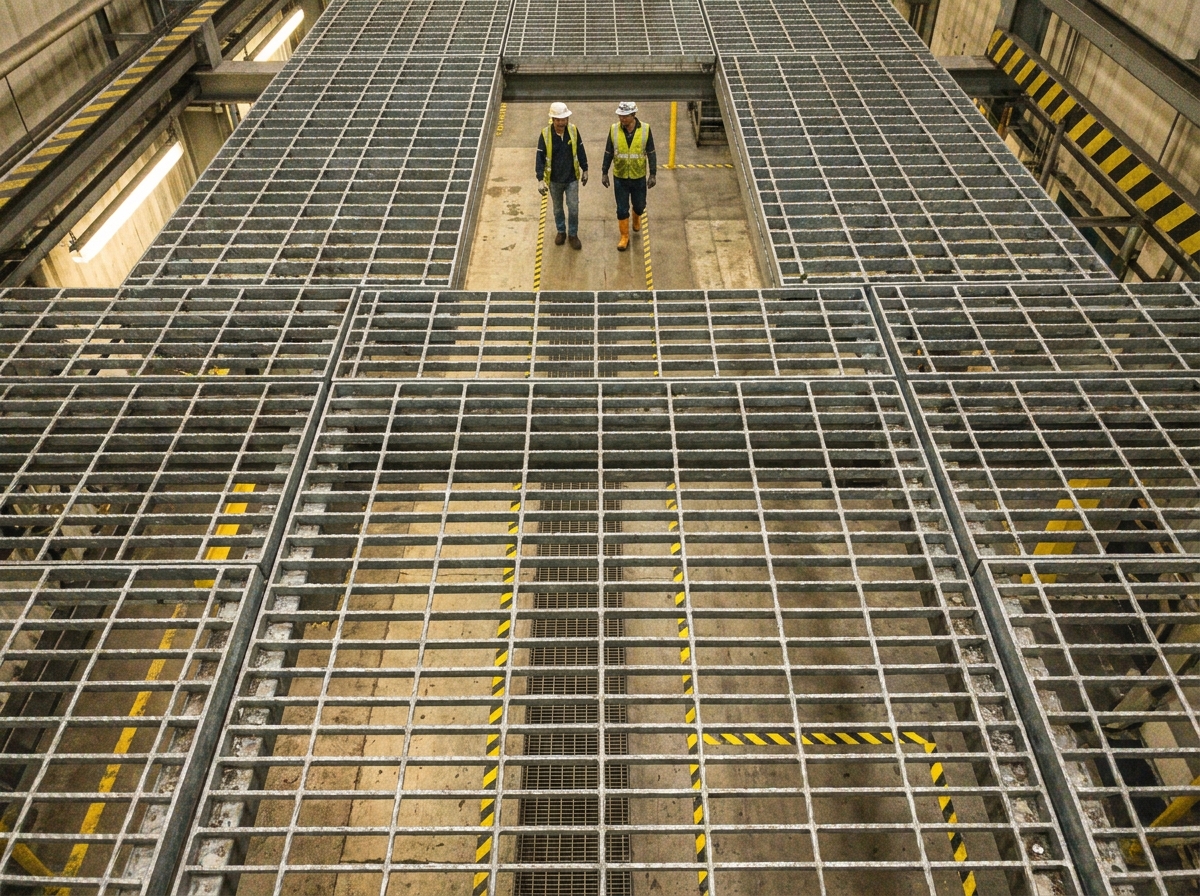

L’acier galvanisé à chaud couvre la majorité des applications en zones de circulation intérieures et extérieures. La couche de zinc protège le métal de l’oxydation dans des conditions atmosphériques normales et résiste bien aux frottements mécaniques.
Dans les environnements chimiquement agressifs (stations de traitement des eaux, ateliers de décapage, industries agroalimentaires avec lavages fréquents), la galvanisation atteint ses limites. Deux alternatives se distinguent :
- L’acier inoxydable conserve la rigidité structurelle de l’acier tout en résistant à la corrosion par les acides faibles et les solutions salines. Son coût reste nettement supérieur à celui de l’acier galvanisé.

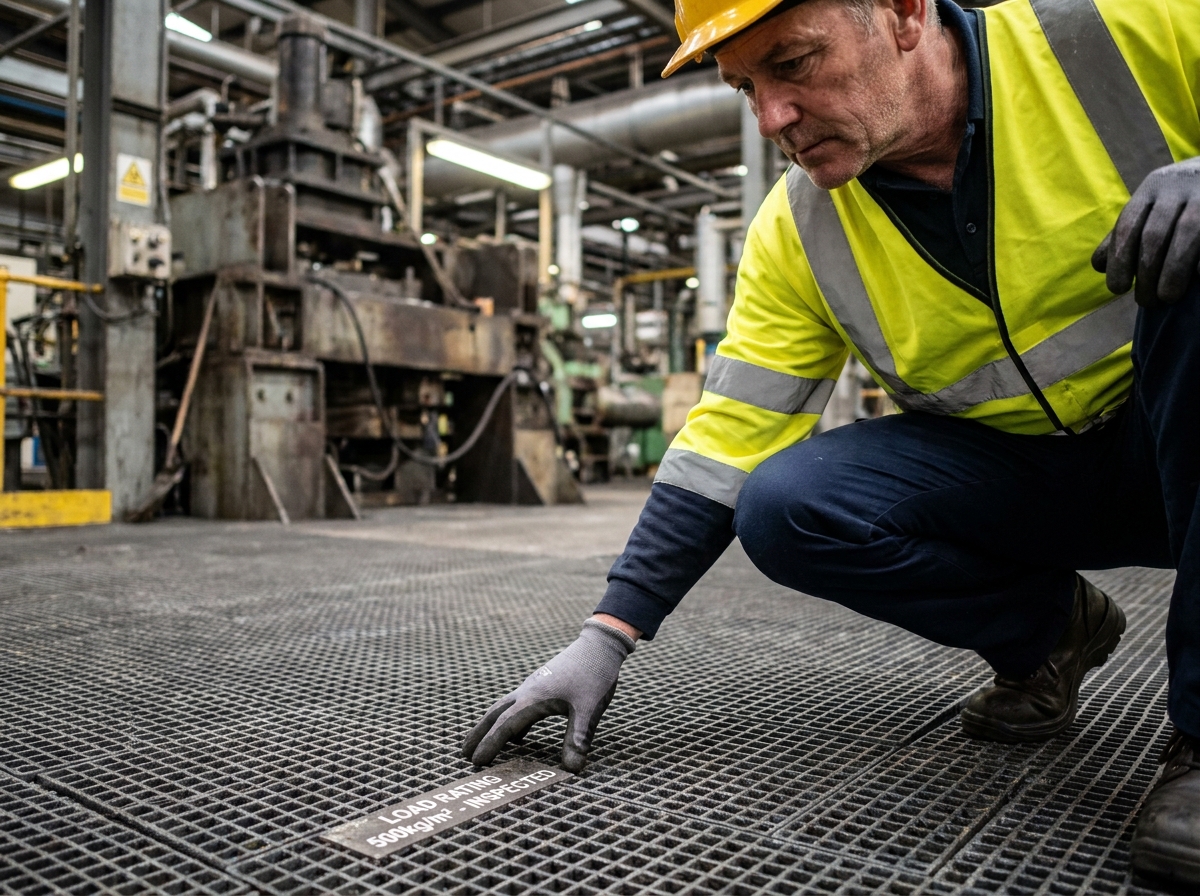

- Le caillebotis en polyester renforcé de fibres de verre (PRV) constitue une option crédible même sous charges significatives, avec une résistance à la corrosion quasi totale et un poids réduit de l’ordre de deux tiers par rapport à l’acier. Sa rigidité en flexion reste cependant inférieure à celle d’un panneau métallique de section équivalente.
- Le bois ou le plastique recyclé restent cantonnés aux passages piétons légers ou aux platelages de stockage sans roulage d’engin.
Le critère déterminant dans un environnement agressif n’est pas la charge maximale instantanée, mais la conservation de la capacité portante après plusieurs années d’exposition. Un panneau galvanisé dont le zinc s’est dégradé perd rapidement sa section utile par corrosion, ce qui réduit sa charge admissible réelle.
Accessibilité et maille serrée : une contrainte souvent négligée en zone de circulation
Les référentiels d’accessibilité imposent des contraintes précises sur les surfaces ajourées. L’ouverture maximale de la maille doit rester suffisamment étroite pour empêcher le coincement d’une roue de fauteuil roulant ou d’un embout de canne. L’orientation des barres portantes compte aussi : elles doivent être disposées perpendiculairement au sens de circulation dominant pour éviter qu’une roue ne s’engage dans une rainure longitudinale.
En zone de circulation industrielle, ces exigences s’ajoutent aux contraintes de charge. Un caillebotis dimensionné pour le passage d’un chariot élévateur peut avoir une maille trop large pour garantir l’accessibilité piétonne. La solution passe par des panneaux à maille différenciée selon les zones, ou par un choix de maille serrée compatible avec les deux usages.
Ignorer ce paramètre expose l’entreprise à des non-conformités lors d’un contrôle de sécurité, notamment sur les chemins d’évacuation ou les accès aux postes de travail.
Fixation et pose des caillebotis en zones de roulage
Un panneau correctement dimensionné mais mal fixé se soulève sous l’effet d’une roue qui monte sur son bord. En zone de circulation d’engins, chaque panneau doit être solidarisé à son cadre porteur par des clips ou des brides boulonnées espacés régulièrement.
Les fixations par clips à ressort conviennent aux zones piétonnes et aux charges modérées. Pour le roulage d’engins, les brides boulonnées avec contre-écrou restent la fixation de référence : elles empêchent tout déplacement latéral et tout soulèvement, même sous vibrations répétées.
Le cadre porteur (cornières ou UPN scellés ou soudés à la structure) doit offrir un appui suffisant sur chaque côté du panneau. Un appui trop court provoque un basculement lorsque la charge se rapproche du bord. La portée libre entre appuis détermine directement la flèche maximale : réduire cette portée en ajoutant un support intermédiaire permet parfois d’utiliser un caillebotis de section plus légère, avec un gain sur le coût total.
Le dimensionnement d’un caillebotis pour une zone de circulation en entreprise repose sur quatre paramètres liés : la section des barres portantes, le procédé de fabrication, le matériau adapté à l’environnement et le système de fixation. Négliger l’un d’eux revient à fragiliser l’ensemble, quelle que soit la qualité des autres choix.
